德瑞克小編友情提示在使用過程中除法定計量工作人員外,切勿進入標定狀態,否則隨意修改標定系數,將影響試驗結果。
1、傳感器標定

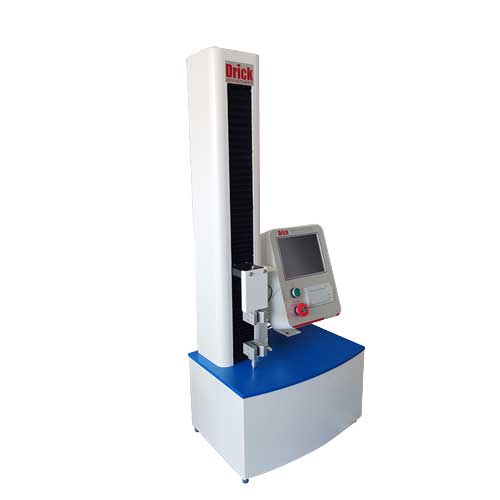

(1)標定目標值的設定:缺省標定目標值1為傳感器滿量程的50%,目標值2為滿量程的10%,目標值3為滿量程的90%。標定目標值也可以根據需要自己設定。電子拉力機通電三分鐘后,用三等標準測力計進行標定。
(2)步驟如下:
設定標定目標值;裝好標準測力計,加荷至試驗機額定值三次后卸載;合理設定鉗口速度:觸控“速度”輸入框設定上鉗口速度;調整鉗口移動速度使標準測力計值等于標定目標值1,觸控“停止”鍵,停止鉗口運動;觸控“傳感器標定”鍵,則可自動計算出標定系數;標定完成。一般情況下只標定目標值1即可。如果傳感器線性不好,可標定目標值2和目標值3,方法同標定目標值1。力值計算時,將根據實際力值分段使用標定的3個系數。手工輸入傳感器標定系數。觸控相應的傳感器系數輸入框,在彈出的數字鍵盤上直接輸入系數即可。
2、位移標定:標定前固定好高度尺;觸控“速度”輸入框設定上鉗口速度;移動鉗口到高度尺的零點;觸控“上升”或“下降”鍵使鉗口開始運動,位移顯示區將實時顯示位移值;當鉗口移動到高度尺的200mm處時,觸控“停止”鍵。讀出鉗口實際移動位移值,將鉗口實際移動值輸入目標值處;觸控“位移標定”鍵即可算出標定系數;手工輸入標定系數。在已知標定系數的情況下,觸控位移系數輸入框,在彈出的數字鍵盤上直接輸入系數即可。
3、速度標定:觸控“速度”輸入框設定鉗口速度;觸控“上升”或“下降”鍵,使上鉗口運動;觸控速度標定區“標定開始”鍵,此時位移和時間清零;使鉗口移動一段位移(原則上位移越長,標定系數越精確),觸控“速度標定”鍵,即可算出標定系數,完成速度標定;手工輸入標定系數。在已知標定系數的情況下,觸控速度系數輸入框,在彈出的數字鍵盤上直接輸入系數即可。
4、傳感器量程設定:輸入傳感器實際量程。電子拉力機測控儀根據傳感器量程自動調整力值顯示小數點位數。
