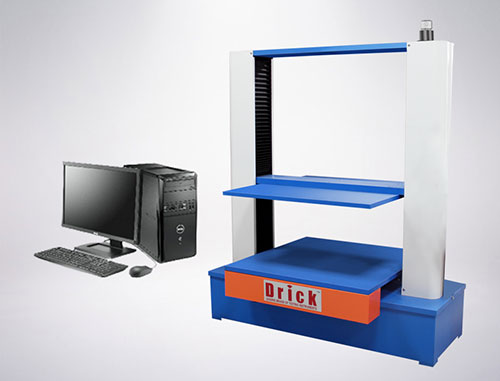

標定即試驗機在出廠前或在使用一段時間后,經檢定超標的指標均要進行標定工作。這里德瑞克小編提醒除法定計量工作人員外,切勿進入標定狀態,否則隨意修改標定系數,將影響試驗結果。下面跟隨小編來了解下抗壓試驗機的標定:
在試驗主界面按“標定”按鈕,出現標定密碼輸入框,輸入密碼,即可進入標定界面。
在標定界面可對傳感器量程進行設置;可對傳感器進行系數標定;可對位移、速度進行系數數標定;可對回位及保壓參數進行設置。
1、傳感器量程設置:
在傳感器標定界面的傳感器量程輸入框內輸入相應的傳感器量程,確認后實時顯示力值將根據傳感器量程自動轉換小數點位數。在試驗中實測力值達到所設傳感器量程的1.03倍時,將保護停機。注:本控制器的所有數據輸入在輸入數據后均需按回車鍵進行確認操作,否則輸入無效。
2、傳感器標定:
缺省標定目標值為傳感器滿量程的50%,目標值2為滿量程的10%,目標值3為滿量程的90%。標定目標值也可以根據需要自己設定。
標定步驟如下:
抗壓試驗機通電三分鐘后,用三等標準測力計進行標定。
(1)設定標定目標值,按“Enter”鍵確認輸入;
(2)裝好標準測力計,加荷至試驗機額定值三次后卸載;
(3)按“清零”按鈕,使傳感器清零;
(4)控制電機動作,使傳感器加載;
(5)將標準測力計值輸入目標值輸入框;
(6)按“標定”按鈕;
(7)計算機自動計算出標定系數,結束標定。
3、位移標定:
(1)標定前固定好高度尺。
(2)移動上壓板到高度尺的零點。
(3)按“上升”或“下降”按鈕使上壓板開始運動,實測位移處將實時顯示位移的測量值。
(4)當上壓板移動到高度尺的200mm處時,按下“停止”按鈕。讀出上壓板實際移動位移值,將上壓板實際移動值輸入目標值處。
(5)按“標定”按鈕即可算出標定系數。
4、速度標定:
(1)按“上升”或“下降”按鈕,使電機動作;
(2)按“開始”按鈕;
(3)過一段時間后(一般為一分鐘)按“標定”按鈕,自動計算出速度系數;
(4)標定結束。
5、回位及保壓參數設置:
回位參數設置:
設置適當回位參數,可使試驗結束后自動或手動回位時,上壓板準確回位到試驗開始位置。
(1)第一回位速度為試驗結束后位移大于第一回位位移時的回位速度;
(2)第二回位速度為回位時位移小于第一回位位移且大于第二回位位移時的回位速度;
(3)第三回位速度為回位時位移小于第二回位位移且大于第三回位位移時的回位速度;
(4)仔細調整第三回位位移值,使上壓板準確回位到試驗開始位置。
堆碼試驗保壓參數設置:
(1)堆碼試驗保壓時設置保壓精度及保壓速度分頻值;
(2)保壓精度為預置壓力的百分比,標準要求低于4%,一般可設為1%;
(3)保壓速度分頻為保壓運行時電機速度,為試驗速度的倒數,一般可設為10;
