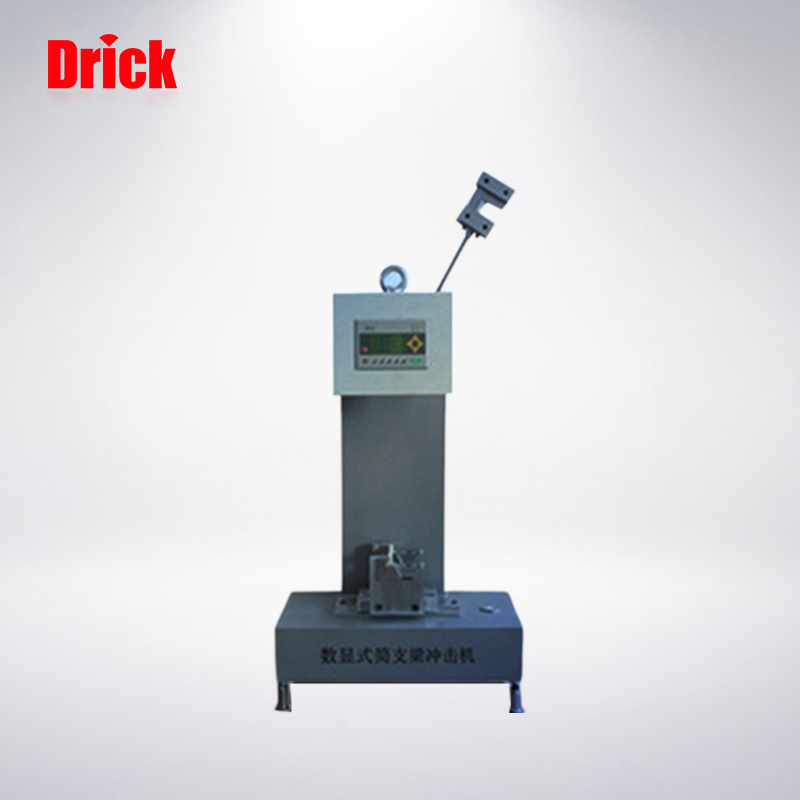

擺錘式簡支梁沖擊試驗機用于測定硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、塑料電器、絕緣材料等非金屬材料的抗沖擊強度,分為機械式(指針度盤)和電子式。簡支梁沖擊試驗機具有精度高、穩定性好、測量范圍大等特點;電子式采用圓光柵測角技術,除具有機械式?jīng)_的優點外,還可數字化測量顯示沖斷功、沖擊強度、預仰角、升角、一批的平均值,能量損失自動修正;并可存儲歷史數據信息。簡支梁沖擊試驗機系列試驗機可供科研機構、大專院校、各級產檢所、材料生產廠等做簡支梁沖擊試驗用。
擺錘式簡支梁沖擊試驗機系列還擁有微控型,采用計算機控制技術,自動將試驗數據處理形成打印報告,數據可以保存在計算機中,隨時進行查詢與打印。
擺錘式簡支梁沖擊試驗機技術參數:
1. 沖擊速度: 3.8m/s
2. 擺錘能量: 7.5J、15J、25J、50J
3. 擺錘力矩: Pd7.5=4.01924Nm
Pd15=8.03848Nm
Pd25=13.39746Nm
Pd50=26.79492Nm
4. 打擊中心距: 395mm
5. 擺錘揚角: 150°
6. 刀刃圓角半徑: R=2±0.5mm
7. 鉗口圓角半徑: R=1±0.1mm
8. 沖擊刀刃夾角: 30±l°
9. 擺錘空沖擊能量損失: 0.5%
10. 鉗口間距: 60mm、 70mm、95mm
11. 使用溫度:15℃-35℃
12. 電 源:AC220V 、50Hz
13. 數顯示最小指示值:5J以上0.01J
14. 數顯示沖擊機具有角度自識別功能,能量損失自動補償,精度高的特點。
15. 試樣類型表:
試樣類型 | 長L(mm) | 寬b(mm) | 厚h(mm) | 支撐線間距離 |
1 | 80±2 | 10.0±0.5 | 4±0.2 | 60 |
2 | 50±1 | 6±0.2 | 4±0.2 | 40 |
3 | 120±2 | 15±0.5 | 10±0.5 | 70 |
4 | 125±2 | 13±0.5 | 13±0.5 | 95 |
16、試樣缺口:
A型缺口 45°±1° 缺口底部半徑R=0.25±0.05mm
B型缺口 45°±1° 缺口底部半徑R=1±0.05mm
C型缺口1 2±0.2 直角缺口
C型缺口2 0.8±0.1 直角缺口
