產品優勢:
儀器化(更確切的說應該是數字化)擺錘沖擊試驗機的出現,使沖擊試驗在兩個方面產生了重大變化。
其一是儀器化擺錘沖擊試驗機與普通試驗機主要不同點是儀器化(數字化):即控制、能量顯示及沖擊曲線的采集和處理均實現數字化。沖擊試驗結果用圖形顯示使之形象化,獲得沖擊力-時間、沖擊力-撓度等曲線;
其二是“儀器化沖擊試驗方法的標準化”,它使沖擊試驗發生了質變。這種變化反映在如下幾個方面:
1. 沖擊功的定義是按物理上功的定義:功=力×位移來定義的,即采用沖擊力-撓度曲線下的面積來計量;
2. 用沖擊曲線定義的13個反映材料沖擊性能的參數與普通沖擊試驗方法僅僅給出的1個沖擊功參數相比,13:1,不能不說是一個質變;
3. 13個性能參數中有4個力、5個撓度、4個能量參數。它們分別表示出材料受沖擊后的彈性、塑性和斷裂過程的性能指標,這是沖擊試驗質變的標志;
4. 使沖擊試驗形象化。它也可以像拉伸試驗一樣,獲得沖擊力-撓度等曲線,在曲線上我們可以形象地看到?jīng)_擊試樣的變形和斷裂過程;
功能特點:

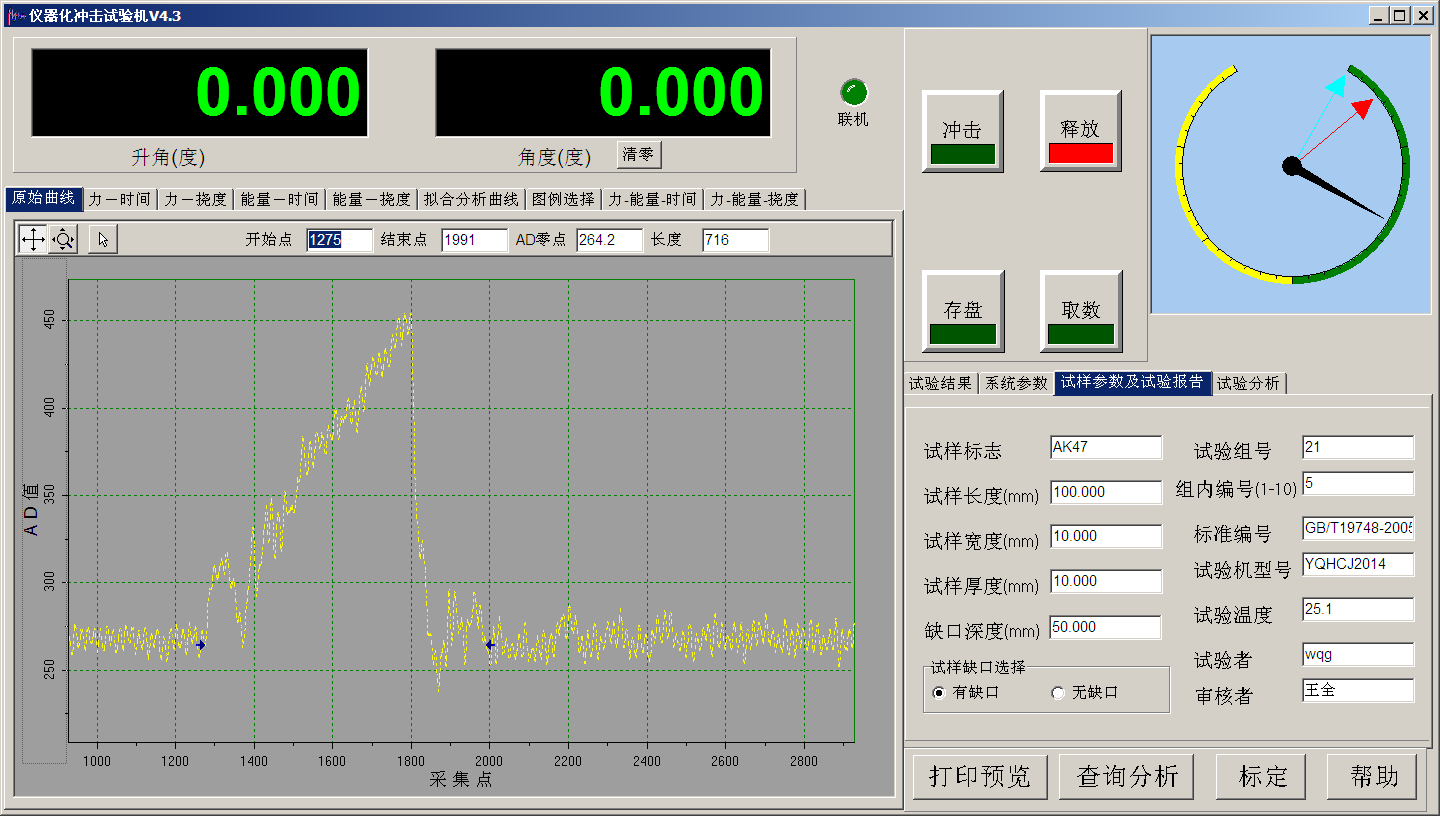

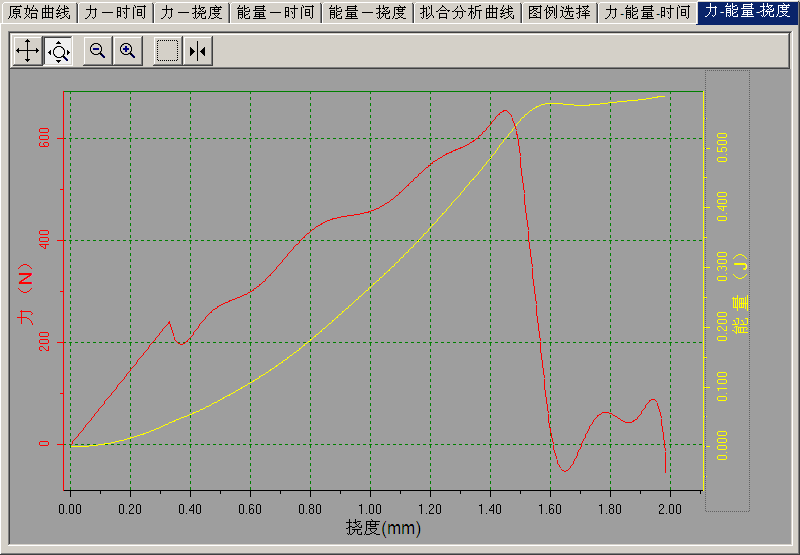

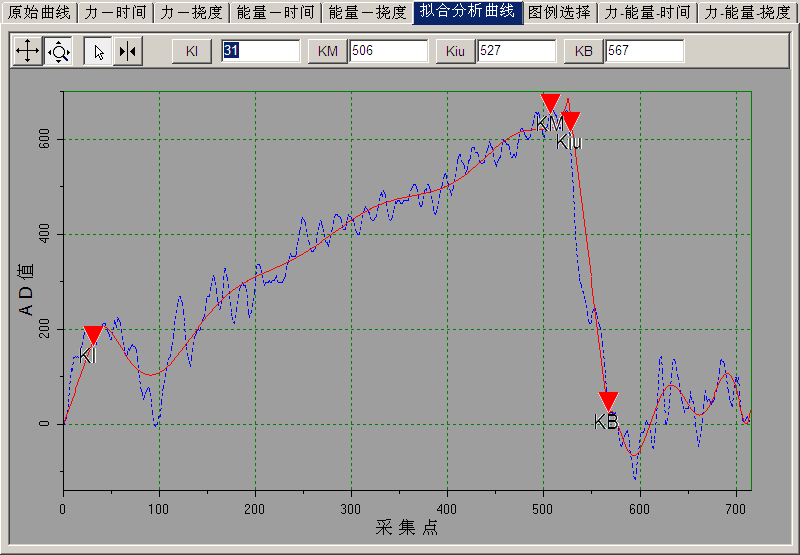

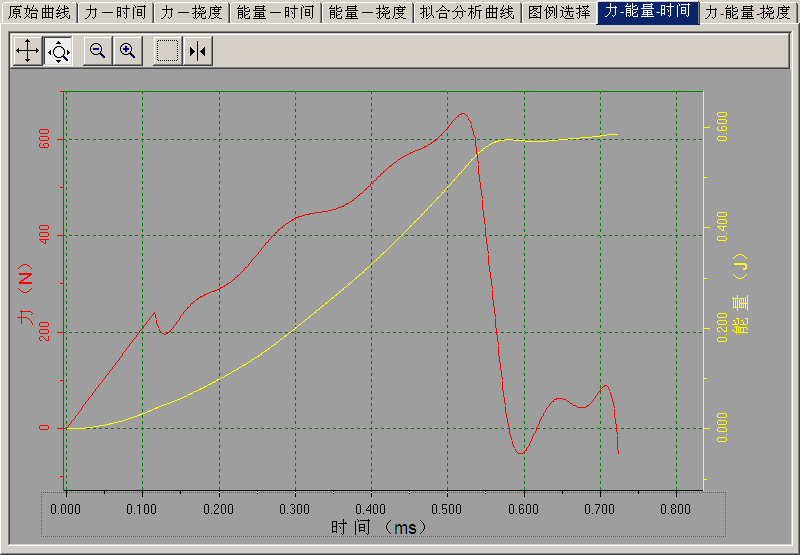

1、可直觀顯示原始曲線、力-時間、力-撓度、能量-時間、能量-撓度、分析曲線等曲線。
2、自動根據擺錘升角計算沖擊功。3、根據力傳感器測量值計算慣性峰值力、最大力、不穩定裂紋擴展起始力、斷裂力四個力;慣性峰值撓度、最大力時撓度、不穩定裂紋擴展起始撓度、斷裂撓度、總撓度五個位移;最大力時能量、不穩定裂紋擴展起始能量、斷裂能量、總能量五個能量、沖擊強度等14個結果。4、角度采集采用高精度光電編碼器,角度分辨率高達0.045°。保證了設備沖擊能量的準確度。5、能量顯示裝置有二種能量顯示方式,一、編碼器顯示,二、通過傳感器測力,電腦軟件計算顯示。本機二種方式共同顯示,其結果又可以相互對比,可以完全有效的排除可能出現的問題。6、客戶可根據試驗要求配置不同的力值傳感器沖擊刀刃。如滿足ISO,GB標準的R2刀刃,滿足ASTM標準的R8刀刃。
主要技術參數
規格型號 | |||
沖擊能量 | 0.5、1.0、2.0、4.0、5.0J | 7.5、15、25、50J | |
最大沖擊速度 | 2.9m/s | 3.8m/s | |
試樣支座端部圓弧半徑 | 1±0.1mm | ||
沖擊刀刃圓弧半徑 | 2±0.5mm | ||
沖擊刃角度 | 30°±1 | ||
測力傳感器精度 | ≤±1%FS | ||
角位移傳感器分辨率 | 0.045° | ||
采樣頻率 | 1MHz |
滿足標準:
GB/T 21189-2007 《塑料簡支梁、懸臂梁和拉伸沖擊試驗機用擺錘沖擊試驗機的檢驗》
GB/T 1043.2-2018 《塑料 簡支梁沖擊性能的測定 第2部分:儀器化沖擊試驗》
GB/T 1043.1-2008 《塑料 簡支梁沖擊性能的測定 第1部分:非儀器化沖擊試驗》
ISO 179.2 《Plastics-Determination of Charpy impact properties –Part 2:Instrumented impact test》
